EGX AIX105


容天 EGX AIX105 边缘计算产品是一款搭配 NVIDIA® Jetson™ Xavier NX、TX2 NX、Nano 系列核心模块的低成本、小体积、工业级板载设备。


面向工业部署应用,主要接口进行了静电安全保护设计,采用了高可靠性、70W 带载能力的电源应用方案,输入电源具有过压与反极性保护功能, 具有丰富的对外接口,全板器件均采用宽温型号。满足工业行业抗震性要求,所有接口都采用了软线引出设计,以便通过软线卸力来提高与外设连接的抗震性。对于高速 USB3.1 信号,采用了带固定结构的 Type-C 连接器设计,可通过螺丝来锁紧 Type-C 外设或转接线。


通过 EGX AIX105 上的 2 lane MIPI CSI 接口,可以接入多种相机模组,也可接入 CVBS(PAL/NTSC)、SDI、HDMI 等视频信号。EGX AIX105 载板表贴焊接了一颗 64GB 工业级 EMMC 存储颗粒,通过提供的存储扩展软件可方便、快捷、高效地对扩展存储空间进行一键配置。


EGX AIX105 载板可通过 1 个 MiniPCIe 连接器和 1 个 M.2 E key 连接器搭载上百种功能模块,可再扩展出 4 个全速 USB3.0 信号、2 个千兆网信号、2 个全速 SATA 信号,也可搭载 4G/wifi 通信模块、各种格式的视频采集/输出卡、AD 采集卡、多串口卡、声音采集/输出卡、多功能 IO 卡等,详情可咨询容天公司销售人员。



产品外观图





产品外观图




正面接口指示图




背面接口指示图


配件


赠送螺丝钉若干;赠送配线如下图:




可选配 Type-C 加固锁紧配件(默认不安装)




接口功能描述




1 核心模块接口(J1)




2 Micro-USB2.0(J2)

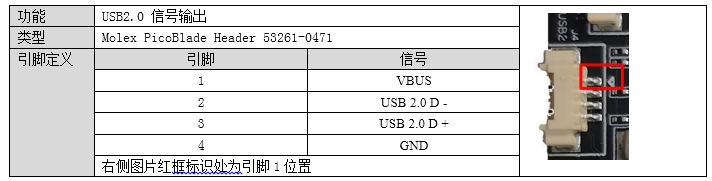

3 USB2.0 信号连接器(J4)




4 USB3.1 信号连接器(J5)




5 miniPCIe 扩展接口(J7)


EGX AIX105(图12)



6 M.2 E Key 扩展接口(J8)


EGX AIX105(图14)



7 MIPI 相机连接器(J9)




8 TTL 串口 COM0(J12)




9 RS232 串口 COM1(J13)




10 RS232 调试串口 COM2(J14)




11 CAN 信号连接器(J15)

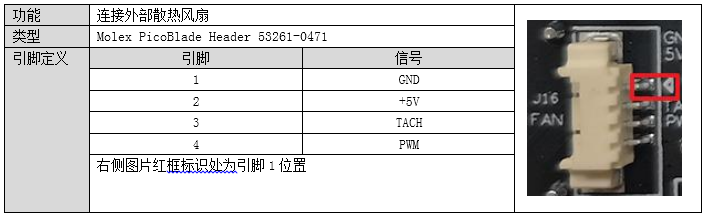

12 风扇接口(J16)




13 IO 连接器接口(J18)




14 电源输入接口(J19)




15 电源输出连接器(J20)

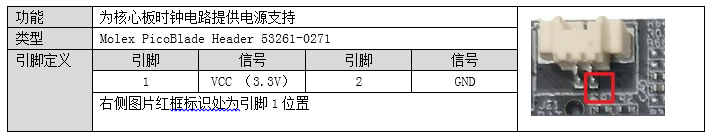

16 RTC 电池输入连接器(J21)




17 Recovery 输入连接器(J22)




18 千兆有线网连接器(J23)




19 HDMI(J25)




产品规格




使用方法


1.  板载使用方法


1) 确保所有外部系统的电压已关闭;

2) 将 Jetson 核心模块安装到 J1 高速连接器上,安装过程请注意连接器之间的对齐,用力均匀。模块安装到位后安装核心模块固定螺丝;

3) 安装必要的外部线缆。如:连接到 HDMI 显示器的显示线,给系统供电的电源输入线,链接键盘与鼠标的 USB 线,相机,MiniPCIe 功能扩展模块等);

4)将电源线连接到电源(上电前请务必确保核心模组上的散热装置已安装);

5) 上电自动开机。打开电源,系统开始工作;

6) 对于未安装防护外壳的系统,在系统上电后,请避免移动硬件系统,严禁使用身体直接触碰电路板及其上任何电子元器件。



2.  Recovery模式


Jetson 核心模块可工作于正常模式和 Recovery 模式,在 Recovery 模式下可以进行文件系统更新,内核更新,Boot loader 更新,BCT 更新等操作。


进入 Recovery 模式的步骤如下:


1) 关闭系统电源供应;

2) 使用 Micro-USB 线缆连接 EGX AIX105 的 Micro-USB 端口(J2)与 Jetson 开发主机 USB 端口;

3) 将 J22 连接器的两个 pin 短接不松开, 给系统供电,供电后保持J22 短接 3 秒以上再释放;

4) 系统进入 Recovery 模式,此时可进行后续操作;



电子元件和电路对静电放电很敏感,虽然本公司在设计电路板卡产品时会对板卡上的主要接口做防静电保护设计,但很难对所有元件及电路做到防静电安全防护。因此在处理任何电路板组件时,建议遵守防静电安全保护措施。防静电安全保护措施包括但不限于以下几点:


▲ 运输、存储过程中应将板卡放在防静电袋中,直至安装部署时再拿出板卡。

▲ 在身体接触板卡之前应将身体内寄存的静电释放掉:佩戴放电接地腕带。

▲ 仅在静电放电安全区域内操作电路板卡。

▲ 避免在铺有地毯的区域搬移电路板。

▲ 通过板边接触来避免直接接触板卡上的电子元件。



上一篇:EGX AIX135
