EGX AIX115

EGX AIX115 是一款搭配 NVIDIA® Jetson™  Xavier NX 系列核心模块的紧凑型 AI 工控计算机。面向工业部署应用,主要接口进行了静电安全保护设计,采用了高可靠性的电源应用方案,输入电源具有过压与反极性保护功能, 具有丰富的对外接口,内部接口载板器件均采用宽温型号。


EGX AIX115 采用大尺寸散热翅片,内部采用紫铜凸台及高性能热管做均热设计,具有良好的热传导及散热性能,使整机可适应更高环境温度场景。


EGX AIX115 标准型可支持 1/3/5 个全速千兆以太网,如需扩展 USB3.0 信号、SSD 存储卡、SATA 信号、4G 通信模块、各类视频采集/输出卡、AD 采集卡、多串口卡、声音采集/输出卡、多功能 IO 卡等,请联系本公司销售人员。


NVIDIA® Jetson Xavier™ NX,在 20W 功耗模式下可提供 21 TOPS 算力,带有 384 个 CUDA Cores、 48 个 Tensor Cores、 2 个 NVDLA engines, 6 个 ARM CPU 核心、8 GB 128-bit LPDDR4x 51.2GB/s 内存,它可以同时运行多个网络模型。

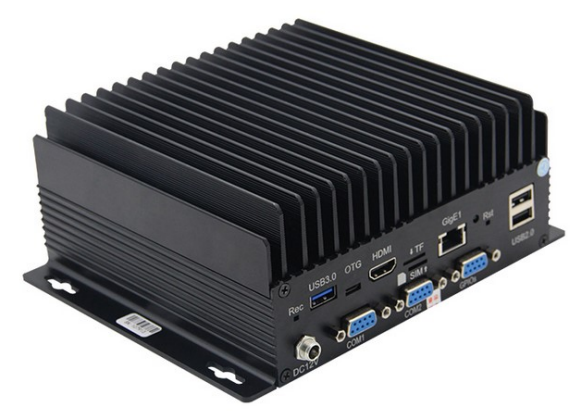

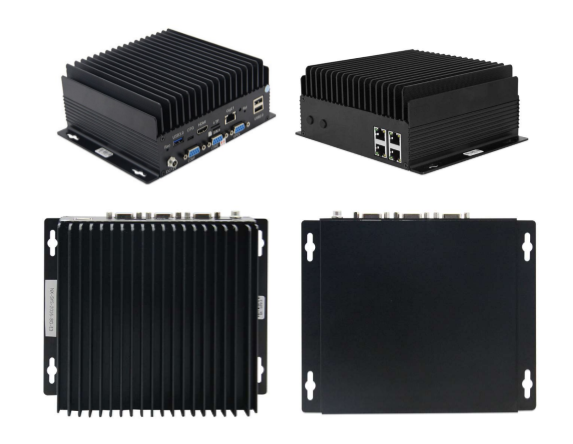

产品外观图





产品特点


⚫  标配 256GB SSD 存储

⚫  板载 16GB EMMC 存储

⚫  1 个 USB3.1 TypeA 连接器

⚫  2 个 USB2.0 TypeA 连接器

⚫  1 个 Micro USB 连接器

⚫  可选 1/3/5 个千兆以太网(10/100/1000 BASE-T)RJ45 连接器

⚫  1 个 HDMI 2.0 接口(最大 6Gbps,24bpp,4096x2160@60Hz

⚫  选配 32GB ~ 1TB SSD 扩展存储

⚫  1 个 micro TF 卡连接器

⚫  1 个 Nano 型 SIM 卡连接器

⚫  上电自动开机

⚫  板载 Reset、Recovery 按键

⚫  1 个含板载收发器的 CAN 总线接口

⚫  2 个 RS-232 电平串口

⚫  3 个 3.3V 位可编程 GPIO,1 个 3.3V 强驱动能力的位可编程 GPO

⚫  产品尺寸:190mm×160mm×76.3 mm

⚫  电源要求:DC +9V~+24V

⚫  工作温度: -25~+65℃


模组信息



接口功能


接口功能描述




接口位置及尺寸




使用方法


整机使用方法


1) 确保所有外部系统的电源已关闭;

2) 安装必要的外部线缆。如连接到 HDMI 显示器的显示线、给系统供电的电源输入线,连接键盘鼠标的 USB 线等;

3) 将电源线连接到电源。


Recovery 模式


Jetson 核心模块可工作于正常模式和 Recovery 模式,在 Recovery 模式下可以进行文件系统更新,内核更新,Boot loader 更新,BCT 更新等操作。


进入 Recovery 模式的步骤如下:


1) 关闭系统电源供应;

2) 使用 Micro-USB 线缆连接 EGX AIX115 的 OTG 端口与 Jetson 开发主机 USB 端口;

3) 将 RECOVERY 按键(REC)按下不松开, 给系统供电,供电后保持 REC按键按下 3 秒以上,之后释放 RECOVERY 按键;

4) 系统进入 Recovery 模式,此时可进行后续操作;


特别提示


1. 防静电保护




电子元件和电路对静电放电很敏感,虽然本公司在设计电路板卡产品时会对板卡上的主要接口做防静电保护设计,但很难对所有元件及电路做到防静电安全防护。因此在处理任何电路板组件时,建议遵守防静电安全保护措施。防静电安全保护措施包括但不限于以下几点:


  • 运输、存储过程中应将板卡放在防静电袋中,直至安装部署时再拿出板卡。

  • 在身体接触板卡之前应将身体内寄存的静电释放掉:佩戴放电接地腕带。

  • 仅在静电放电安全区域内操作电路板卡。

  • 避免在铺有地毯的区域搬移电路板。

  • 通过板边接触来避免直接接触板卡上的电子元件。


2. 联系我们


EGX AIX115 可支持 1/3/5 个全速千兆以太网,如需扩展 USB3.0 信号、SSD 存储卡、SATA 信号、4G 通信模块、各类视频采集/输出卡、AD 采集卡、多串口卡、声音采集/输出卡、多功能 IO 卡等,请联系本公司销售人员。
